一、 整車描述
1、 概述

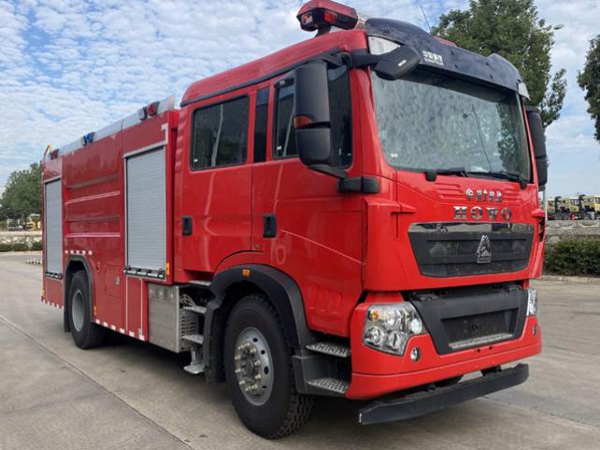

8噸泡沫消防車采用中國重汽濟南卡車有限公司ZZ5207TXFV471GF5型二類汽車底盤，原裝雙排駕駛室，乘員2+4人，該車駕乘舒適輕便。上裝采用外露式水罐，整車載液量為水5650kg；泡沫1950kg。器材箱采用高質量鋁合金卷簾門。底盤取力，發動機型號為MC07.34-60，最大功率257kW,通過萬向聯軸器驅動安裝在汽車尾部泵房里的上海雄真CB20.10/30.60型中低壓消防泵，可在1.0MPa下穩定輸出60L/s的流量；2.0MPa下穩定輸出30L/s的流量；車頂安裝成都威斯特消防器材有限責任公司生產的PL8/48型消防炮，流量48L/s，對應壓力0.8MPa，最大承壓1.3MPa，純水射程60m，泡沫射程55m，可360°旋轉。同時該車具有比功率大、綜合性能強、操控集中簡便等特點。
整車主體框架采用優質20#型鋼二氧化碳保護焊焊接而成，保證整體骨架結構強度高，牢固可靠；內部器材箱，采用高強度鋁合金型材搭建主體框架，裙邊采用外翻式腳踏板門結構，便于踩踏取放器材，表面使用帶有大花紋的經陽極氧化處理過的鋁合金板材蒙貼表面，角鋁包邊等工藝處理，保證器材箱性能的同時，具有美觀，輕便等特點。
按照消防實戰需要，根據消防操作程序，人性化設計，使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定所有隨車器材，器材布置合理、緊湊、裝夾牢固、標示醒目，兩個動作內可取用任何器材，可實現就近取放、多人操作，互不干涉。
面漆采用噴涂方式使用優質面漆，符合GB7258規定的GB/T3181《漆膜顏色標準》中R03大紅色要求。顏色為駕駛室和車體消防紅色，器材室內部為淺灰色，鋁制卷簾門鋁的顏色，底盤架為黑色，輪輞為銀色，擋泥板、保險杠為灰色。
整車消防性能符合GB7956要求；底盤通過國家強制性產品認證；發動機排放符合國VI標準。
2、 整車主要參數
外廓尺寸 | 8520×2520×3520mm |
最大總質量 | 19450kg |
載液量 | 載水5600kg，泡沫1950kg |
最高車速 | 100km/h |
消防泵額定流量 | 60L/s@1.0MPa；30L/s@2.0MPa； |
消防炮額定流量 | 48L/s 1.0MPa |
消防炮射程 | 泡沫≥55m 水≥60m |
比功率 | 257/19.45=13.2 |
接近角/離去角 | 19°/11° |
二、底盤
1、 底盤主要參數
型號 | ZZ5207TXFV471GF5 |
制造商 | 中國重汽集團濟南卡車股份有限公司 |
發動機額定功率 | 257kw |
發動機排量 | 6870ml |
發動機排放標準 | GB17691-2018國Ⅵ |
驅動形式 | 4×2 |
軸距 | 4700mm |
最大允許總重 | 20100kg |
最小轉彎半徑 | ≤19m |
變速箱 | 手動 |
取力器 | 夾心取力器 |
2、乘員室
結構 | 平頭、四門，原裝雙排駕駛室 |
司乘人員數 | 2+4人 |
駕駛員位置 | 左置 |
設備 | 原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 警報器； 取力器控制開關及指示燈； 附加電源開關； |
三、上裝結構及性能參數
總體布置 | 整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，前部為器材箱，中部為水罐，后部為水泵房，罐體為平行六面體廂式容罐。 |
1、 器材箱和泵室
1、水罐
結構 | 主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計。 |
器材箱 | 器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具 |
泵房 | 泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材 |
保溫位置：安裝燃油加熱器（根據客戶需求選裝） | |
爬梯及上車?yán)?/span> | 后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。 |
容量 | 5650kg |
材質 | 優質碳鋼，厚度為5mm （可選裝304不銹鋼） |
罐體固定 | 與底盤車架彈性連接 |
罐體設置 | 人孔：設DN470人孔1個，帶有快速鎖定/開啟裝置 |
溢流口：設DN65溢流口1個 | |
放余水口：設1個DN40水罐放余水口，配球閥 | |
注水口：在水罐左右兩側各接1只DN65接口 | |
進出水口：設1個水罐到水泵進水管，DN150閥門，可氣動、手動控制，設1個水泵至水罐充水管，DN65閥門，可氣動、手動控制 |
2、泡沫罐
容量 | 1950kg |
材質 | 優質不銹鋼，厚度為5mm |
罐體固定 | 與底盤車架彈性連接 |
罐體設置 | 人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置 |
溢流口：設DN40溢流口1個 | |
放余液口：設1個DN40泡沫罐放余液口 | |
出泡沫口：設1個DN40泡沫罐到水泵出泡沫管 |
四、水力系統
1、水泵
型號 | CB20.10/30.60型中低壓車用消防泵 |
|
形式 | 低壓離心式 | |
額定流量 | 60L/s @1.0MPa ；30L/s @2.0MPa | |
出口額定壓力 | 1.0MPa | |
最大吸深 | 7m | |
引水裝置 | 自帶滑片泵 | |
引水時間 | 最大吸深時≤50s |
2、 管路系統
管道材質 | 優質無縫鋼管 |
吸水管路 | 泵房后側設一個DN150吸水口 |
注水管路 | 水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路 |

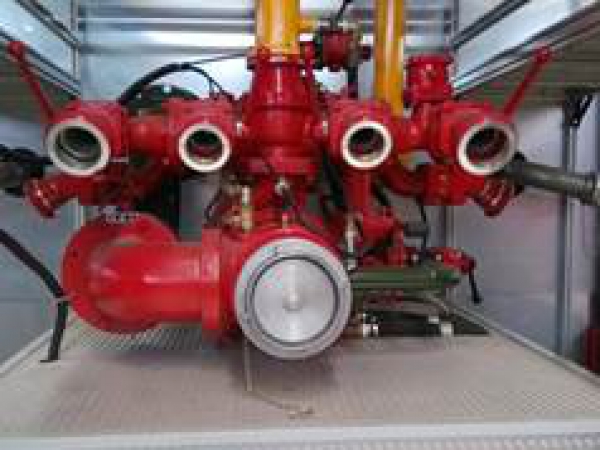

出水管路 | 泵房左右兩側各設1個DN65及1個DN80常壓出水口，帶截止閥和捫蓋 泵房左右兩側各設1個DN65中壓出水口，帶截止閥和捫蓋 |
冷卻水管路 | 配有冷卻取力器的冷卻水管路及控制閥 |
五、滅火裝置

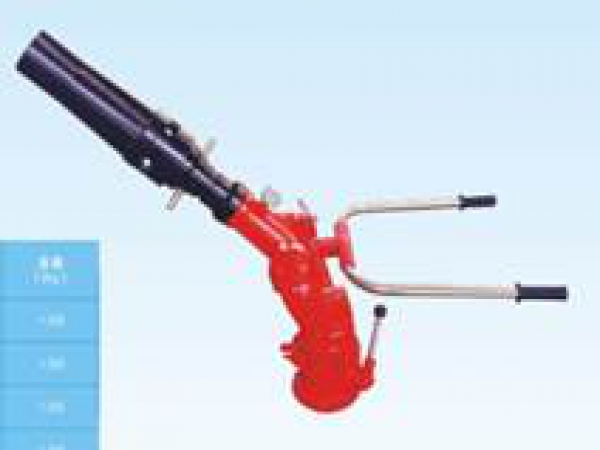

1、車載泡沫炮
|
