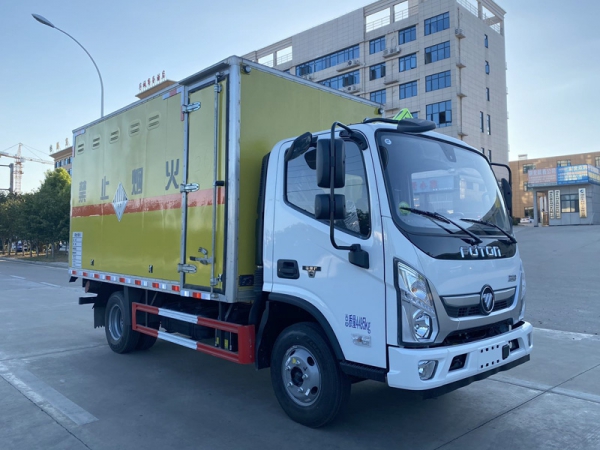

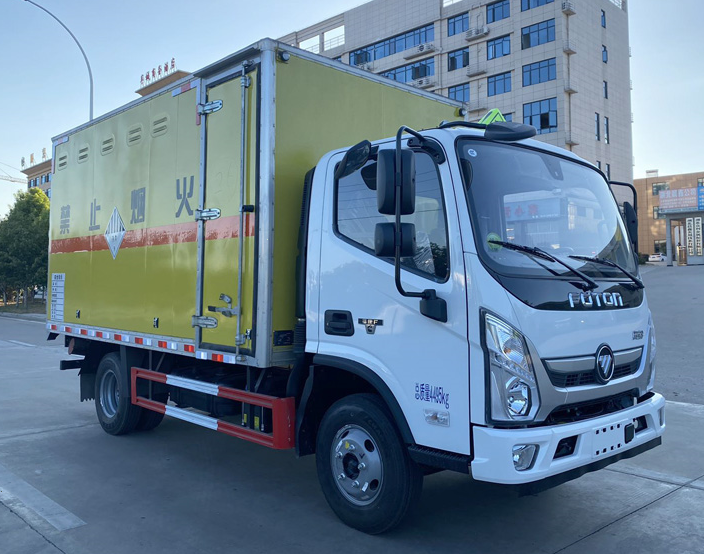

楚勝牌 福田奧鈴藍牌雜項危險物品廂式運輸車
【整車參數】
排放標準：國六排放
整車型號：CSC5048XZWB6
外形尺寸：5995×2200,2080×2850,3050
廂體尺寸：4080×,1950,2050,2100×1800,2000
總質量：4495kg
整備質量：3400kg或3555kg
額定載質量：810kg、745kg
準乘人數：3人
軸距：3360mm
【底盤配置】
采用云內150馬力或康明斯130馬力，前盤后鼓 ，自動間隙調整臂、手動翻轉單排駕駛室、空調/電動門窗/ABS/動力轉向/中控鎖+遙控。
【廂體配置】

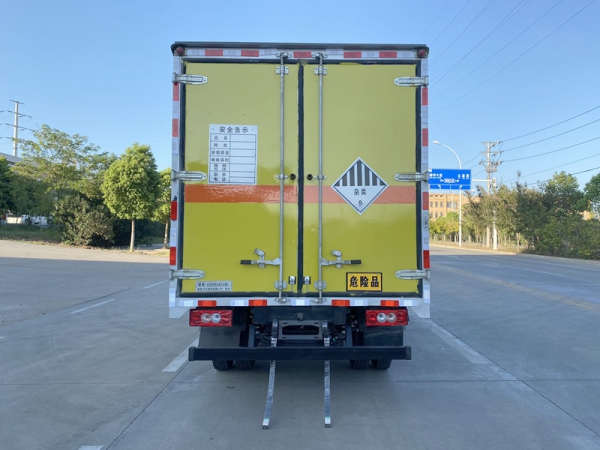

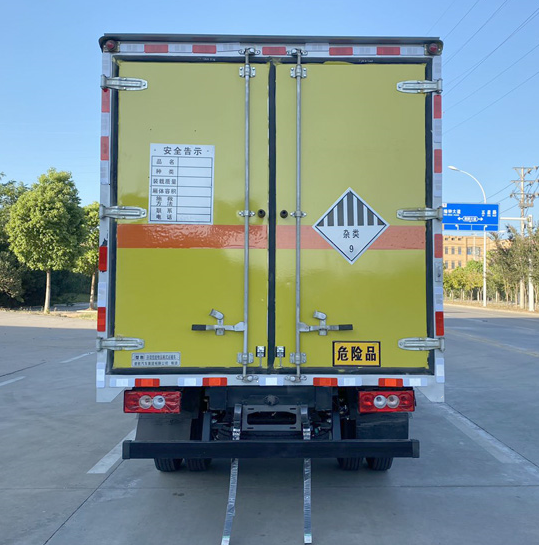

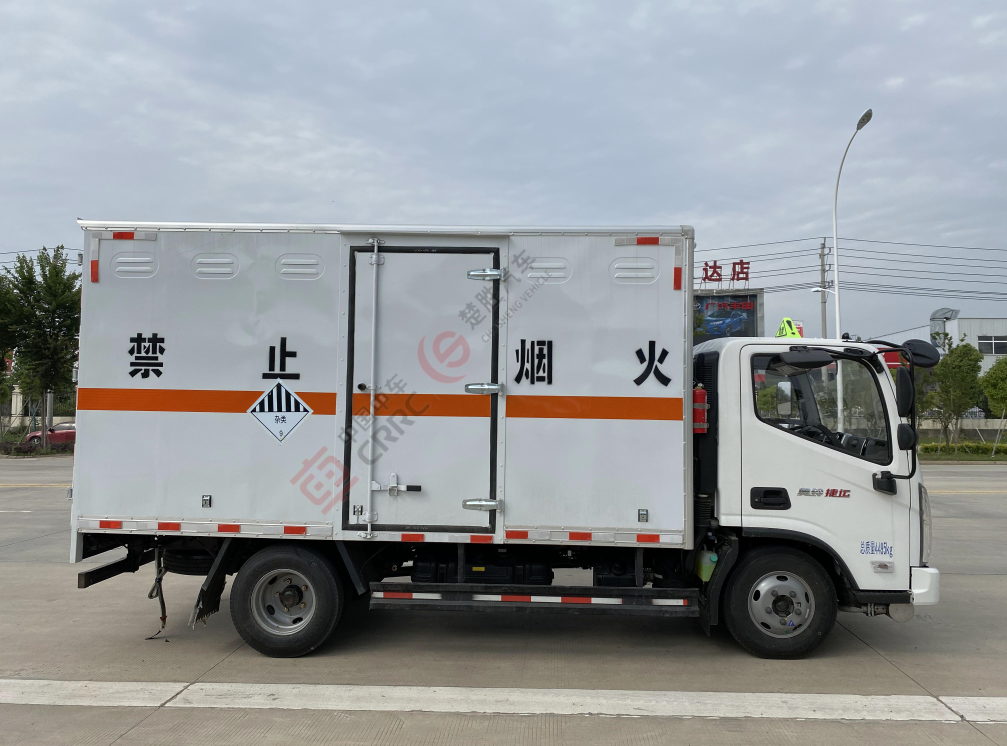

嚴格按照公告尺寸制作。外板采用優質冷軋鋼板帶百葉窗，內飾為導電性能良好的鋁平板有透氣孔，矩形骨架結構內部填充防潮阻燃擠朔板，復合加鉚合工藝。廂體四周鋁合金包邊及包角，車廂底板鋪設防靜電膠皮，廂體前臉50公分高鋪設防靜電膠皮。后部設置對開門，可選裝側門位置，廂體內部?jī)蓚?cè)安裝捆綁貨物的臥環。廂體內部安裝氣體感應器及防盜報警器。車廂一周粘貼橙色放光帶，箱體粘貼 菱形告示牌，安全告示牌，危險品牌，箱體安裝示廓燈（前白后紅），拖地靜電帶。箱體可選裝瓦楞板工藝。
廂體優點：后門及側門采用一次成型密封膠條，底板及所有門合頁處均做防銹處理，箱體采用雙組份丙稀酸油漆制作，所有門桿及合面均為熱鍍鋅材質。
【主要技術參數】 | |||
產品商標 | 楚勝牌 | 公告批次 | 367 |
產品名稱 | CSC5048XZWB6型雜項危險物品廂式運輸車 | 產品號 | ZSX247E001N |
總質量(Kg) | 4495 | 罐體容積(m3) | |
額定載質量(Kg) | 745,810 | 外形尺寸 | 5995×2200,2080×3050,2850 |
整備質量(Kg) | 3555 | 貨廂尺寸 | 4080×2100,2050,1950×2000,1800 |
額定載客(人) | 準拖掛車總質量(Kg) | ||
駕駛室準乘人數 | 3,2 | 載質量利用系數 | |
接近角/離去角(°) | 20/15 | 前懸/后懸 | 1110/1525 |
鋼板彈簧片數 | 3/5+2,3/8+6,3/3+2,2/2+1,9/8+6,7/7+5,3/4+2,1/1+1,3+1/6+7,2/2+2,3/7+6,7/6+7 | 轉向形式 | 方向盤 |
軸數 | 2 | 軸距 | 3360 |
輪胎數 | 6 | 輪胎規格 | 7.00R16LT 8PR,6.50R16LT 10PR,7.00R16LT 10PR |
前輪距 | 1590,1730,1475,1705,1530 | 后輪距 | 1485,1590,1615,1800,1425,1710 |
軸荷(Kg) | 1575/2920 | 最高車速(Km/h) | 80 |

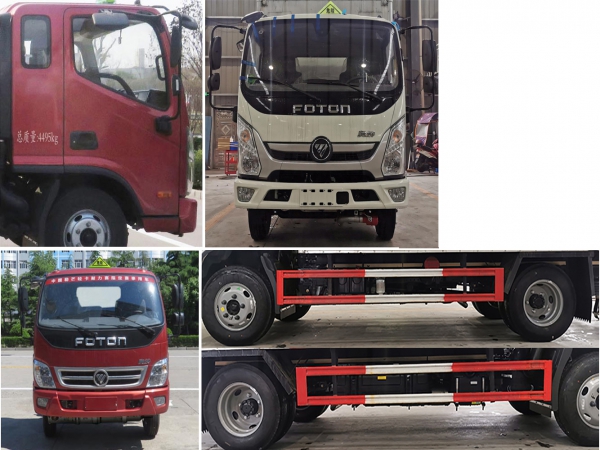

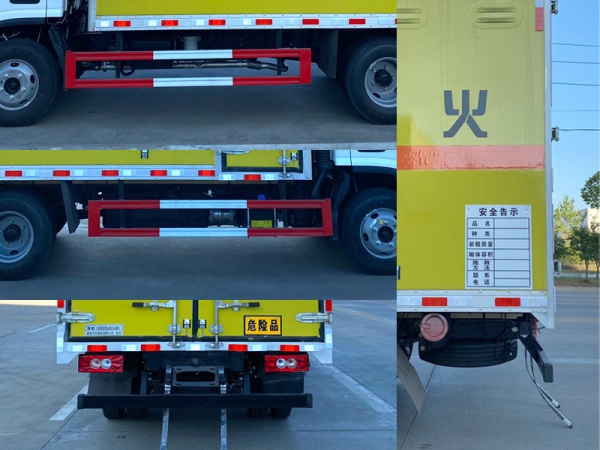

其它 | 1、該車為危險品運輸車,運輸具有獨立容器(瓶)包裝的物品,運送危險物品類項號:9.廂體頂部封閉,不可開啟.2、側、后防護材料均為Q235,螺栓連接,后防護截面尺寸100×50,下邊緣離地高460mm.3、整備質量含備胎,滅火器及隨車工具;貨廂重量為1140kg;材質/厚度:復合板結構廂體:底板材質為Q235,厚度3mm,側板為外Q235+中間阻燃泡沫+內純鋁板,厚度42mm;瓦楞板結構廂體:底板材質為Q235,厚度3mm,側板為Q235,厚度1.5mm.4、僅選用排氣管前置、限速裝置(限速80km/h)、前輪盤式制動及子午線輪胎的底盤,轉向輪安裝輪胎爆胎應急防護裝置。安裝帶有衛星定位功能的行駛記錄儀。ABS系統控制器型號/生產企業: :ABS-VI.E/廣州瑞立科密汽車電子股份有限公司,ABS-E/威伯科汽車控制系統(中國)有限公司.發動機/油耗值(L/100km)對應關系為:D25TCIF1/11.16,F2.5NS6B131/11.27,Q25-152E60/11.02.該車可選裝直接供電式ETC車載裝置.廂體側面選裝開門型式及位置,選裝不帶側開門,選裝瓦楞板結構;廂體前后及側面選裝開百葉窗,選裝后部樣式.隨底盤選裝電瓶、儲氣筒安裝位置,選裝尿素罐樣式.選裝駕駛室. | ||
【底盤技術參數】 | |||
底盤型號 | BJ1048V9JDA-AB3 二類 北汽福田汽車股份有限公司 | ||
燃料種類 | 柴油 | 排放標準 | GB17691-2018國Ⅵ |
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
D25TCIF1 F2.5NS6B131 Q25-152E60 | 昆明云內動力股份有限公司 北京福田康明斯發動機有限公司 安徽全柴動力股份有限公司 | 2499 2498 2493 | 110 96 112 |
